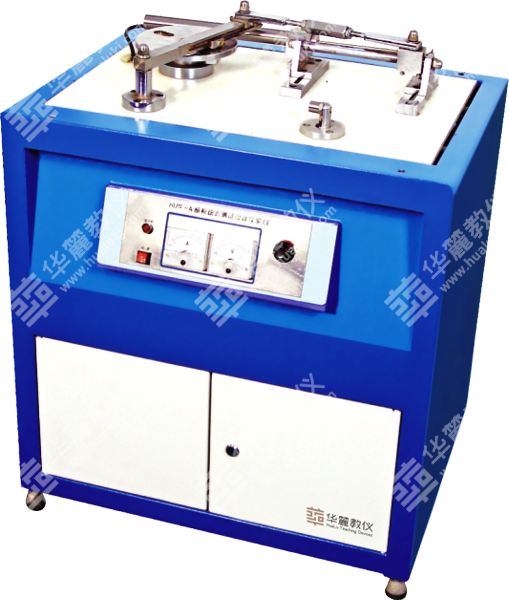

HLPS-A1實驗臺用于典型的平面連桿機構的設計和綜合性實驗，是構建機械原理實驗室的重要設備之一。
實驗項目內容：
1．曲柄導桿滑塊機構測試分析；
2．曲柄滑塊機構測試分析：
◎改變機構構件的桿長和位置，進行滑塊運動規律的實測與仿真，了解速度波動的影響和機構的急回特性。
◎進行機架振動的實測與仿真，了解激振力對機架振動的影響。
◎通過多媒體軟件進行曲柄滑塊機構的設計和連桿曲線的設計。
主要配置及技術參數：
◎曲柄長         40-60㎜；    ◎連桿長         280-320㎜；
◎滑塊行程     0-160㎜；    ◎光柵角位移傳感器2個   5V/1000P／轉  ；
◎直線位移傳感器1個  量程0-16㎜   線性誤差＜0.5%；
◎振動傳感器1個       橫向靈敏度比≤5%；
◎電荷放大器1個       精度≤2%（160Hz）；
◎帶減速器的直流電機    功率90W   調速范圍： 0～200r/min；
◎外形尺寸:680×480×720㎜；     ◎質量80kg。
