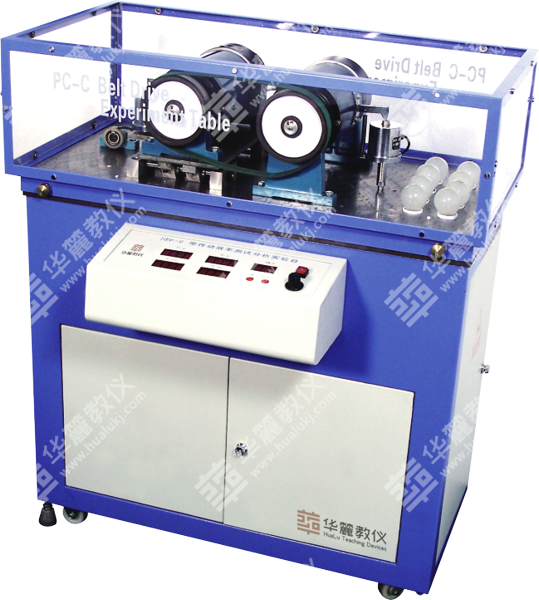

該實驗臺有平帶、V帶、圓帶三種實驗帶，采用柜式結構，利用傳感器及計算機輔助實驗技術，測試帶傳動的滑差率、效率。專用實驗軟件迅速分析、處理實測數據，并能打印實測曲線。是機械設計實驗室的重要設備之一。

實驗項目：

1．觀察帶傳動中的彈性滑動現象和打滑現象,分析它們與所傳遞載荷之間的關系。

2．比較預緊力大小對彈性滑動和打滑的影響,對帶傳動承載能力的影響。

3．比較分析平帶、V帶和圓帶傳動的承載能力。

4．測定并繪制帶傳動的彈性滑動曲線和效率曲線，觀察帶傳動彈性滑動和打滑動畫仿真，了解帶傳動所傳遞的載荷與彈性滑動功率及傳遞功率之間的關系。

5．了解帶傳動實驗臺的構造和工作原理，掌握帶傳動轉矩、轉速的測量方法。

主要技術特點：

1．發電機輸出電路中并聯有8個40W燈泡，組成加載系統，該加載系統可通過計算機軟件主界面上的加載按鈕控制，也可用實驗臺面板上的觸摸按鈕手動控制。

2．通過加砝碼使電動機底板水平移動，實現試驗帶的張緊，產生預緊力。

3．電動機和發電機外殼浮動，外殼轉矩力通過外殼測力桿及傳感器測出，可在面板窗口讀取，并可傳到計算機中進行計算分析，界面窗口顯示主、從動帶輪轉矩值。

4．帶輪轉速由光電傳感器測出，可在面板窗口上的數碼顯示管讀出，并可傳到計算機中進行計算。

5．實驗臺外形為工作臺板+箱柜落地式結構，裝有可調地腳螺栓和活動輪，便于實驗室調整布置。

主要配置及技術參數：

1、光電測速裝置2套

2、砝碼1㎏  2個

3、砝碼0.5㎏      2個

4、平帶帶輪2個  d1=d2=120mm

5、V帶帶輪2個  d1 =d2=120mm

6、圓帶帶輪2個   d1=d2=120mm

7、拉壓力傳感器2個 量程：0-50N

8、直流電動機1個  功率：355W；調速范圍：0-1500rpm

9、直流發電機1個  功率：355W；加載范圍：0-320W

10、調速電源（SK400B）1個

11、專用軟件光盤 1張

12、使用說明與實驗指導書1份

13、外形尺寸： 800×400×1000mm

14、重量：110kg
